3. Les écrans

Un écran est un fichier JSON dans views/, nommé <modèle>.<genre>.json. Pas un gabarit, pas un composant, pas de CSS.

Huit genres se déclarent. Les voici tous, sur le module de bibliothèque.

La clé est fields, y compris là où le produit dit autre chose

L’API /api/v1/admin/view-kinds documente columns pour une liste et card_fields pour un kanban. Ce sont les noms de la vue effective, celle que le serveur renvoie au navigateur. Le fichier de déclaration, lui, lit fields dans tous les cas, et ignore card_fields.

Écrire columns dans un fichier de vue produit une liste vide, et une liste vide fait échouer la commande reconcile du tenant entier :

InvalidViewError: list view 'columns' must not be empty

C’est une incohérence du produit, signalée. En attendant, retenez : dans un fichier, c’est toujours fields.

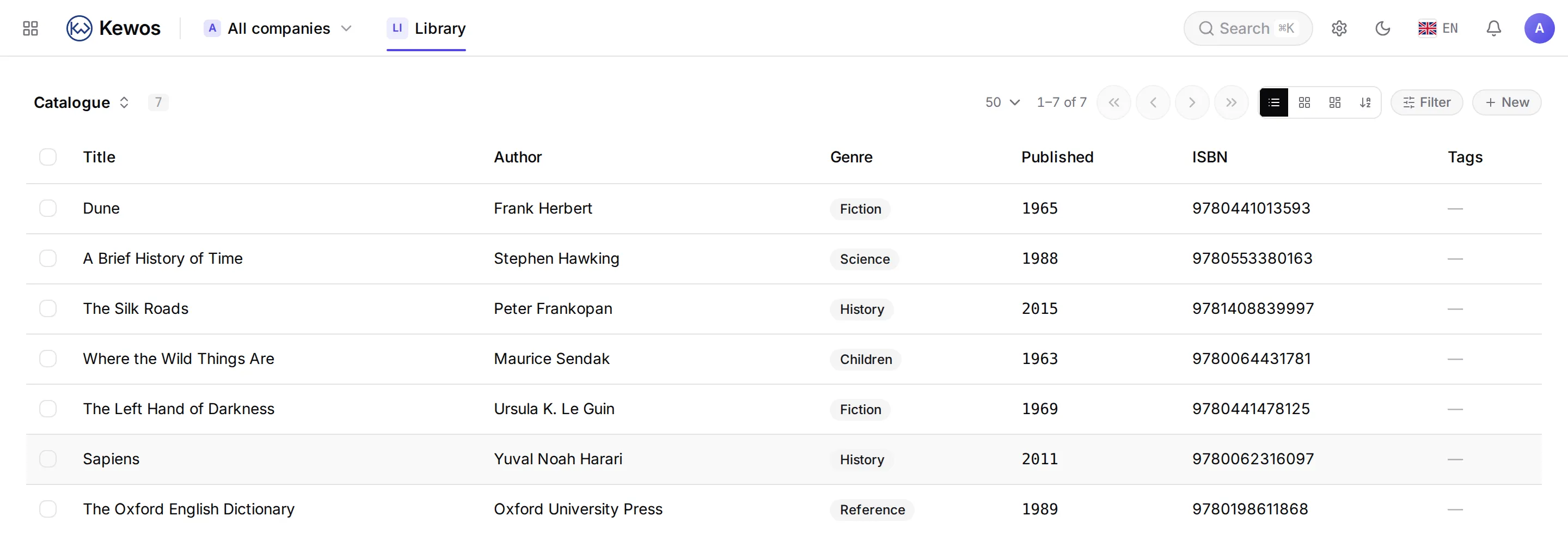

La liste

Python

{
  "model": "library_title",
  "kind": "list",
  "fields": ["name", "author", "genre", "published_year", "isbn"]
}

YAML

model: library_title
views:
  list: { columns: [name, author, genre, published_year, isbn] }

Le fichier YAML rassemble toutes les vues d’un modèle ; le JSON en met une par fichier. Et la clé s’appelle columns ici, fields là : les deux formats ne se sont pas mis d’accord, et c’est signalé.

KM

view library_title list {
  columns name, author, genre, published_year, isbn
}

Le même écran, une ligne par réglage.

Vous avez déclaré cinq colonnes. La pagination, le tri, le filtre, la sélection multiple, le sélecteur de modèle, le bouton « New » et le sélecteur de genre de vue viennent du moteur.

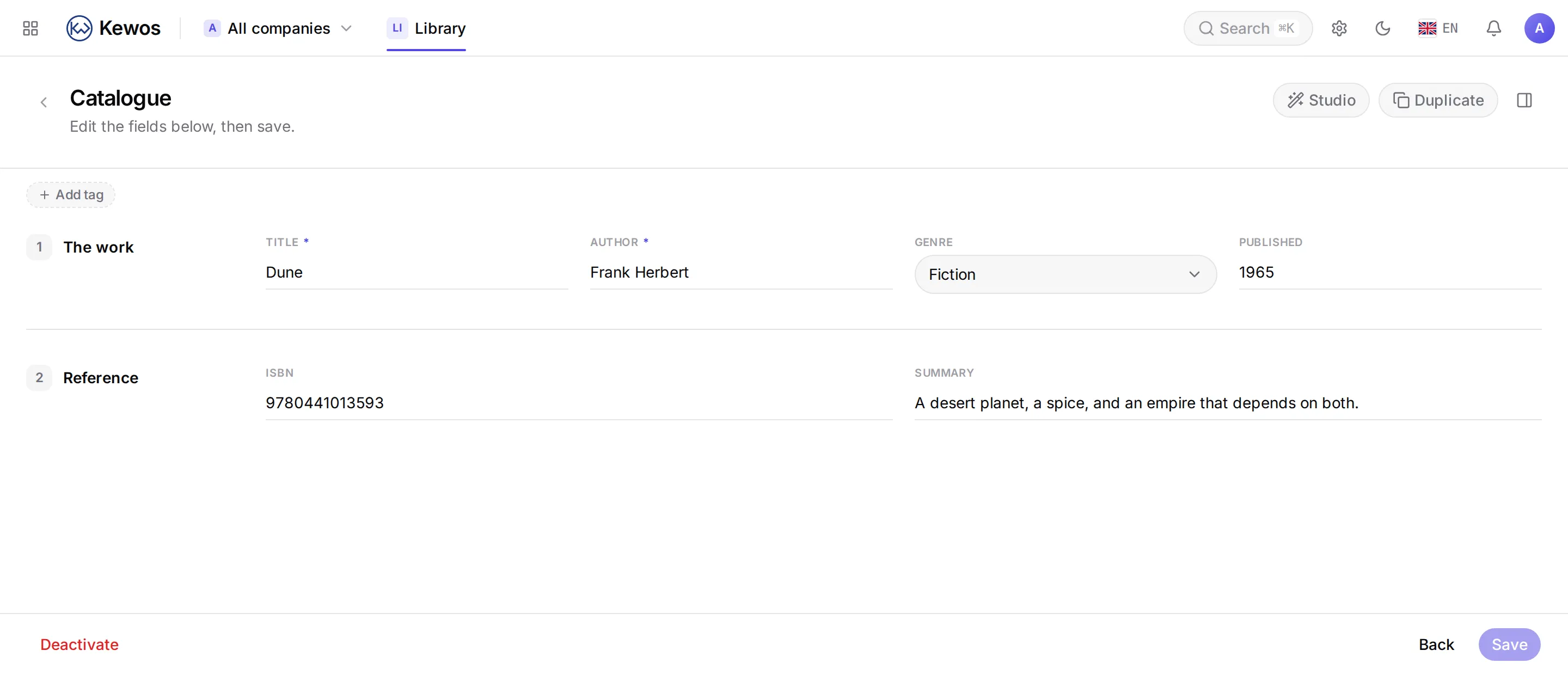

Le formulaire

Python

{
  "model": "library_title",
  "kind": "form",
  "sections": [
    { "title": "section.work", "fields": ["name", "author", "genre", "published_year"] },
    { "title": "section.reference", "fields": ["isbn", "summary"] }
  ]
}

YAML

model: library_title
views:
  form:
    sections:
      - { title: section.work, fields: [name, author, genre, published_year] }
      - { title: section.reference, fields: [isbn, cover, summary] }

KM

view library_title form {
  section section.work      fields name, author, genre, published_year, summary
  section section.reference fields isbn, cover
}

Le même écran, une ligne par réglage.

Chaque champ a pris le contrôle qui correspond à son type : liste déroulante pour la sélection, champ numérique pour l’entier, zone de texte pour le résumé. Vous n’avez rien choisi.

layout accepte cards, accordion ou tabs si vous voulez une autre disposition des sections.

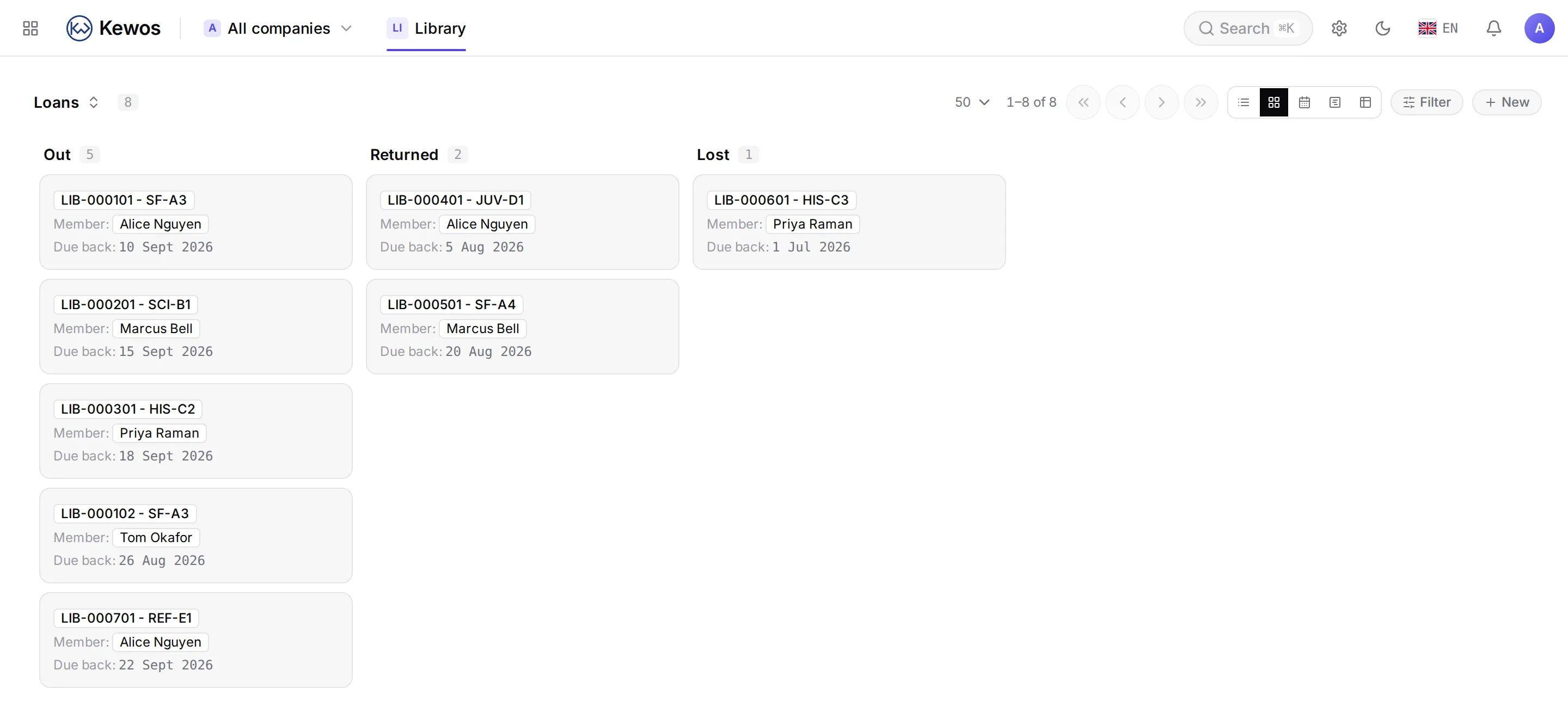

Le kanban

Python

{
  "model": "library_loan",
  "kind": "kanban",
  "groups_by": "state",
  "fields": ["copy_id", "member_id", "due_on"]
}

YAML

model: library_loan
views:
  kanban: { groups_by: state, card_fields: [copy_id, member_id, due_on] }

KM

view library_loan kanban {
  groups by state
  card copy_id, member_id, due_on
}

Le même écran, une ligne par réglage.

groups_by prend un champ de sélection ou un many2one : ses valeurs deviennent les colonnes. Les cartes se déplacent d’une colonne à l’autre, et le déplacement écrit le champ.

Remarquez que les en-têtes portent les libellés traduits (« Out », « Returned », « Lost ») et leur compte, et que les cartes affichent le nom calculé de l’exemplaire plutôt qu’un identifiant.

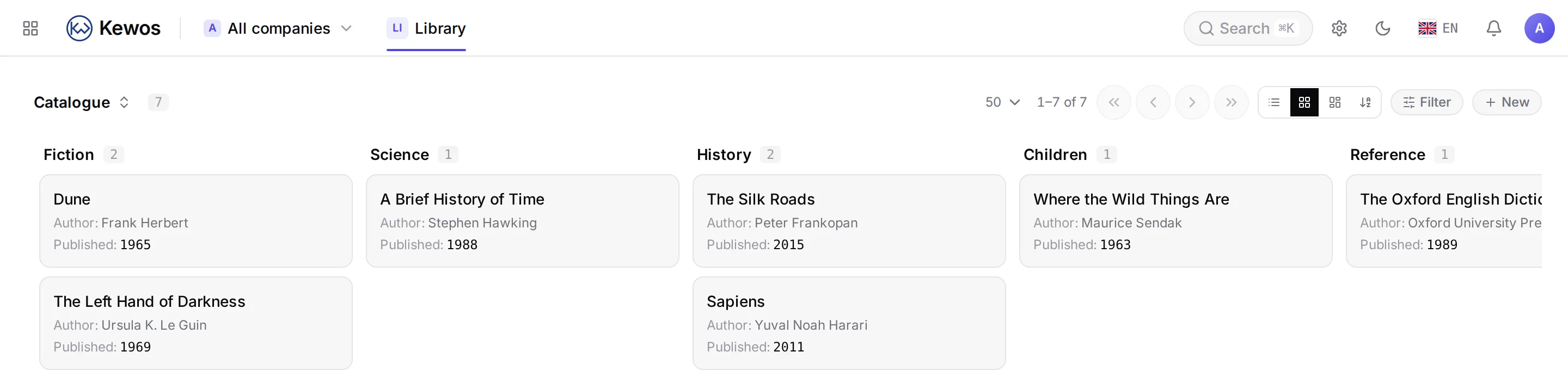

Le même genre, sur le catalogue, groupé par genre littéraire :

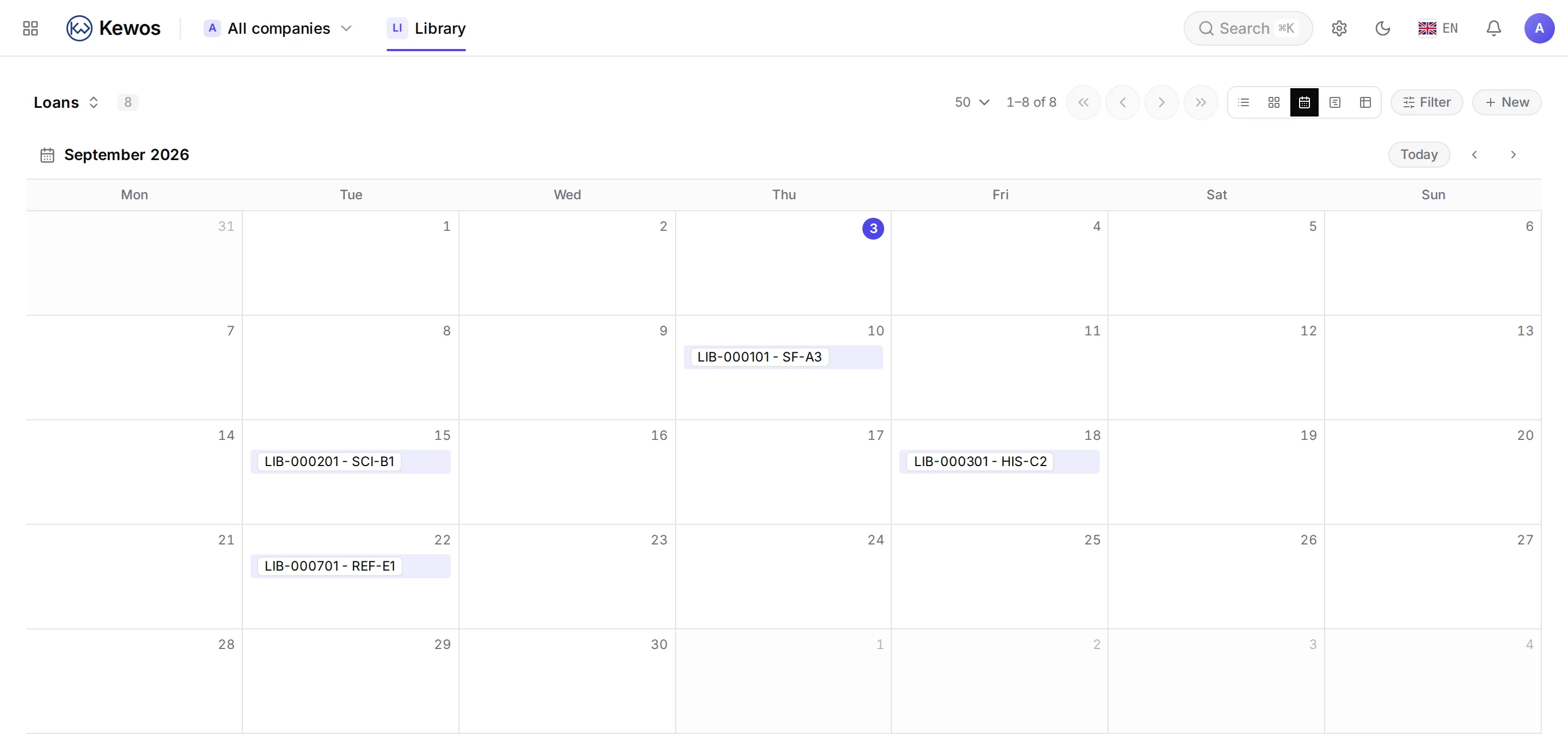

Le calendrier

Python

{
  "model": "library_loan",
  "kind": "calendar",
  "date_field": "due_on",
  "fields": ["copy_id", "member_id"]
}

YAML

model: library_loan
views:
  calendar: { date_field: due_on, card_fields: [copy_id, member_id] }

KM

view library_loan calendar {
  date due_on
  card copy_id, member_id
}

Le même écran, une ligne par réglage.

Un seul champ obligatoire : la date qui place l’enregistrement. Ici, la date de retour prévue, ce qui donne au bibliothécaire la vue qui l’intéresse.

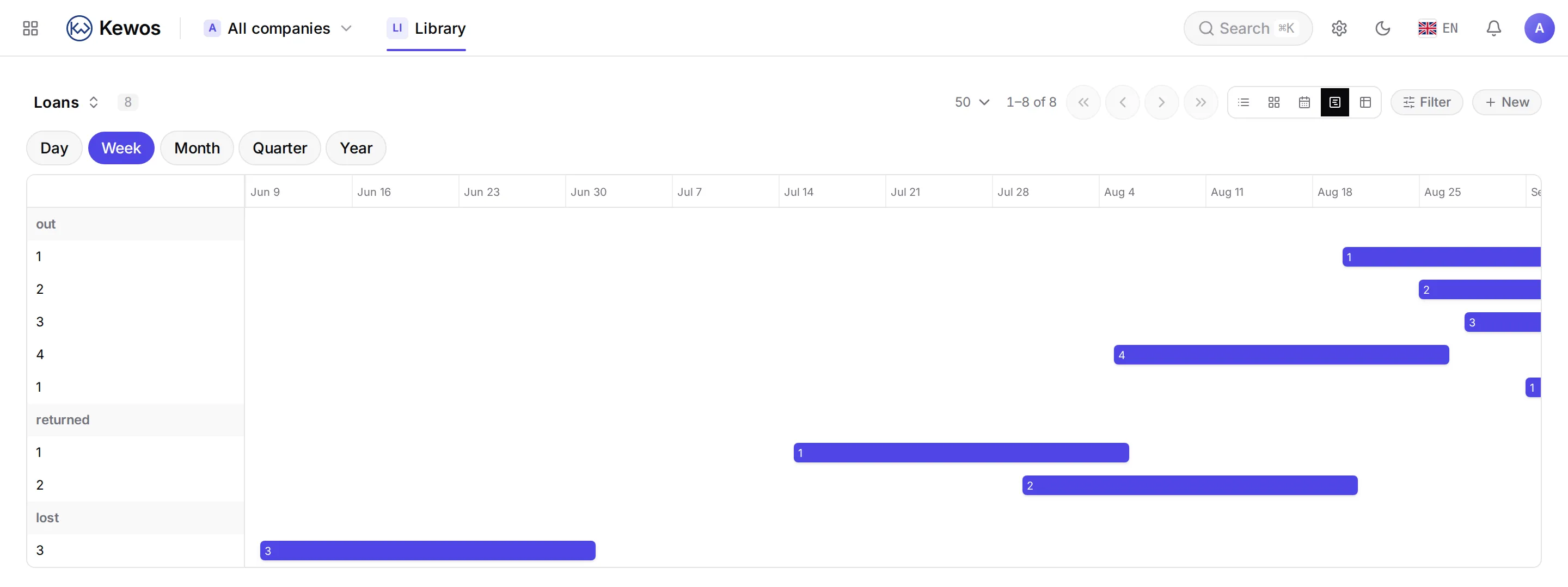

La frise

Python

{
  "model": "library_loan",
  "kind": "timeline",
  "start_field": "taken_on",
  "end_field": "due_on",
  "label_field": "member_id",
  "group_by": "state",
  "default_zoom": "week"
}

YAML

model: library_loan
views:
  timeline:
    start_field: taken_on
    end_field: due_on
    label_field: member_id
    group_by: state
    default_zoom: week

KM

view library_loan timeline {
  start    taken_on
  end      due_on
  label    member_id
  groups by state
  zoom     week
}

Le même écran, une ligne par réglage.

Chaque enregistrement devient une barre entre deux dates. group_by fabrique les lignes, default_zoom choisit l’échelle initiale parmi jour, semaine, mois, trimestre et année.

La frise accepte aussi progress_field (une barre de progression dans la barre), dependency_field (des flèches entre les barres) et milestone_field (des jalons).

Deux défauts visibles sur cette capture

Ils sont réels, et je les laisse plutôt que de choisir une capture flatteuse.

Les libellés de ligne affichent 1, 2, 3 au lieu du nom de l’adhérent : sur ce genre de vue, label_field ne résout pas la relation. Et les en-têtes de groupe affichent out, returned, lost, les valeurs brutes, alors que le kanban affiche correctement « Out », « Returned » et « Lost » pour le même champ.

Les deux sont signalés. En attendant, une frise se lit mieux avec un label_field qui est un texte plutôt qu’une relation.

Le tableau croisé

Python

{
  "model": "library_loan",
  "kind": "pivot",
  "row_field": "state",
  "col_field": "member_id",
  "agg": "count",
  "chart": "bar"
}

YAML

model: library_loan
views:
  pivot: { row_field: state, col_field: member_id, agg: count, chart: bar }

KM

view library_loan pivot {
  row    state
  column member_id
  agg    count
}

Le même écran, une ligne par réglage.

row_field seul suffit ; col_field ajoute la seconde dimension. agg accepte count, sum, avg, min et max, et measure_field désigne alors le champ mesuré. chart affiche en plus un graphique.

Le tableau de bord

{
  "model": "library_title",
  "kind": "dashboard",
  "title": "library_title.dashboard.title",
  "kpis": [
    { "key": "titles", "label": "library_title.dashboard.titles", "op": "count" }
  ],
  "charts": [
    { "key": "by_genre", "label": "library_title.dashboard.by_genre",
      "chart_type": "column", "groupby": "genre", "op": "count" }
  ]
}

Des indicateurs et des graphiques, sur un seul modèle. op accepte count, sum et avg ; chart_type accepte column, bar, line, area, pie et donut.

Notez que label est une clé de traduction, ici comme partout.

Les libellés des barres viennent des choix du champ, traduits : « Fiction », pas fiction. C’est le même mot que la liste et le kanban affichent pour la même colonne, et c’était faux jusqu’à ce que cette capture soit prise.

Ne pas confondre avec le tableau de bord d’accueil

Celui-ci est une vue, comme la liste ou le kanban : il porte sur un modèle et vit dans views/. L’écran d’accueil, lui, est global et se compose de widgets venus de plusieurs modules. Un module peut alimenter les deux, et ce n’est pas le même fichier : Le tableau de bord d’accueil.

La charge

{
  "model": "library_loan",
  "kind": "workload",
  "group_by": "member_id",
  "start_field": "taken_on",
  "end_field": "due_on",
  "measure_field": "fine_amount",
  "capacity_per_period": 40,
  "default_zoom": "week"
}

Une frise qui cumule : elle répond à « qui est surchargé sur quelle période ». capacity_per_period trace le seuil au-delà duquel la période est en dépassement.

La galerie

Celle-ci ne se déclare pas : elle apparaît dès que le modèle a une image.

registry.register_model(
    "library_title",
    module="library",
    fields=[
        ...,
        FileField(
            name="cover",
            allowed_extensions=("png", "jpg", "jpeg", "webp", "svg"),
            max_size_bytes=5 * 1024 * 1024,
        ),
    ],
    # This one line is what makes the gallery view exist.
    image_field="cover",
)

Pas de fichier de vue, pas de configuration : image_field désigne le champ qui porte l’image du modèle, et le moteur ajoute la galerie à la liste des vues offertes.

La même image sert aussi d’avatar ailleurs : dans un sélecteur de relation, dans un en-tête d’enregistrement, partout où le produit montre un ouvrage.

Les couvertures de ce tutoriel sont dessinées

Elles sont générées, typographiques, et n’appartiennent à personne. Une documentation qui embarque de vraies couvertures embarque le travail de quelqu’un d’autre, et la question des droits se pose le jour où elle est lue.

Le script qui les produit tient en trente lignes et fabrique un SVG par ouvrage : une bande de couleur, le titre en romaine, l’auteur, un filet. Vous pouvez faire de même pour peupler une démonstration sans emprunter d’images.

Composez vos images au format de la vignette

La première version de ce tutoriel utilisait de vraies proportions de couverture, en portrait. La vignette de la galerie est plus large que haute : les trois quarts de chaque image étaient rognés, et les cartes ressemblaient à des rectangles de couleur vides.

Rien à corriger dans le produit : c’est l’image qu’il faut composer au bon format. Les affiches ci-dessus font 840 × 600, elles remplissent la vignette, et le titre reste lisible parce qu’il est dans l’image.

Le tableau de bord d’accueil

L’écran d’accueil n’appartient à personne : c’est la page qu’un utilisateur voit en arrivant, et les widgets y viennent de tous les modules installés. Sa disposition est une préférence de l’utilisateur, donc un module ne peut pas la lui imposer. Il peut en revanche proposer un point de départ, et c’est ce que voit quelqu’un qui n’a encore rien réglé.

modules/library/home.json :

{
  "widgets": [
    { "kind": "metric", "model": "library_loan", "op": "count" },
    { "kind": "metric", "model": "library_title", "op": "count" },
    { "kind": "chart", "model": "library_title", "op": "count",
      "group": "genre", "display": "column" },
    { "kind": "chart", "model": "library_loan", "op": "count",
      "group": "state", "display": "donut" }
  ]
}

Rien à appeler : le noyau lit ce fichier au chargement du module, comme il lit onboarding.json.

Les deux règles qui rendent ça acceptable

C’est un défaut, jamais une écriture. Le fichier n’est pas versé dans la préférence de qui que ce soit. Il sert uniquement tant que l’utilisateur n’a rien exprimé.

Dès qu’il arrange son tableau de bord, le sien est le seul qui compte. Une montée de version de votre module ne doit pas réorganiser un écran que quelqu’un a mis en place. C’est la même règle qu’un flux livré à l’étape 12.

Les genres de widget

metric (un nombre), chart (une répartition, avec group), timeseries (une évolution, avec date et interval), et les widgets système notifications, tasks et ai_briefing, qui parlent de l’utilisateur et ne portent donc pas de modèle.

Un widget mal déclaré est refusé au chargement, avec le module nommé. Ce n’est pas un excès de zèle : un widget sans modèle interroge /undefined et fait tomber toute la grille, donc le frontend l’écarte — ce qui veut dire qu’une faute de frappe n’apparaîtrait tout simplement pas, et que personne ne saurait pourquoi.

La carte

Celle-ci n’est ni un genre déclarable, ni un genre qui apparaît tout seul : c’est une vue custom. Le principe est différent et vaut d’être compris, parce qu’il ouvre la porte à tout ce que le moteur générique ne sait pas faire.

Un genre de vue est rendu par le moteur à partir d’un JSON. Une vue custom, elle, désigne un composant générique du frontend et lui passe sa configuration. Le composant existe déjà dans le produit ; votre module dit seulement « pour ce modèle, sur cette surface, prends celui-là, avec ces champs ». Toujours aucune ligne de frontend à écrire, et toujours rien de spécifique à votre module côté écran.

La bibliothèque veut voir où habitent ses adhérents, pour savoir où poser une boîte de retour.

Deux champs sur le modèle :

DecimalField(name="lat", nullable=True, precision=9, scale=6),
DecimalField(name="lng", nullable=True, precision=9, scale=6),

Six décimales font une dizaine de centimètres, bien plus qu’une bibliothèque n’en demande, et c’est la précision qu’une colonne de coordonnées porte d’ordinaire.

Puis un fichier views/library_member.custom.json :

[
  {
    "model": "library_member",
    "surface": "map",
    "component": "map",
    "config": {
      "lat_field": "lat",
      "lng_field": "lng",
      "label_field": "name",
      "subtitle_field": "card_number",
      "state_field": "status"
    }
  }
]

Et une ligne dans le register() du module, à côté de celle qui charge les vues :

register_custom_views_from_dir(_MODULE_DIR / "views")

Le bouton Carte est apparu à côté de la liste et de l’index A–Z. Le compteur dit combien d’enregistrements sont placés : les adhérents sans coordonnées ne disparaissent pas en silence, ils sont comptés à part. Un clic sur un point ouvre la fiche.

Le fond de carte n’est pas dans votre module non plus : il vient de GET /api/v1/geo/map-config, réglable par l’instance. Par défaut ce sont les tuiles OpenStreetMap, et l’attribution en bas à droite est obligatoire, elle n’est pas décorative.

Une coordonnée d’adhérent est une donnée personnelle

Savoir où habite quelqu’un n’est pas la même chose que savoir dans quel rayon est un livre. C’est exactement là que les règles de champ de l’étape 6 servent : réservez lat et lng au groupe qui en a l’usage, plutôt que de les laisser lisibles par tout le personnel.

Et une carte se prête au coup d’œil qu’on n’assume pas : elle montre des individus, pas des volumes. Si le besoin est « où poser une boîte de retour », un regroupement par quartier répond mieux et n’expose personne.

Les autres surfaces custom

map est une des trois surfaces qu’une vue custom peut prendre : list (elle remplace la liste), record (elle remplace la fiche) et map. Le catalogue et le parc d’équipements se servent de la même carte, avec le même composant et une configuration différente : c’est ce que veut dire « générique ».

Le tableau des huit

Genre	Obligatoire	Optionnel
list	fields	name
form	fields	sections, layout
kanban	groups_by, fields	name
calendar	date_field	fields
timeline	start_field, end_field	label_field, group_by, progress_field, dependency_field, milestone_field, default_zoom
workload	group_by, start_field, end_field	measure_field, capacity_per_period, default_zoom
pivot	row_field	col_field, measure_field, agg, chart
dashboard	kpis, charts	title

Deux genres de plus n’ont pas de fichier de déclaration : le moteur les propose quand le modèle s’y prête.

Genre	Apparaît quand
gallery	Le modèle déclare un image_field.
alphabetic	Le modèle a un champ texte servant de titre.

Et la carte n’est ni l’un ni l’autre : c’est une vue custom, déclarée dans un fichier *.custom.json, qui désigne un composant du frontend au lieu d’être rendue par le moteur.

Ce que le serveur envoie vraiment

C’est ici que le modèle prend tout son sens.

curl -H "Authorization: Bearer $TOKEN" \
  "http://127.0.0.1:8080/api/v1/views/library_loan/effective?kind=list"

{"model":"library_loan","kind":"list","body":{"columns":[
  {"name":"copy_id","label":"Copy id","label_i18n_key":"library_loan.copy_id",
   "type":"many2one","required":true,"target_model":"library_copy","origin":"system"},
  {"name":"state","label":"State","label_i18n_key":"library_loan.state",
   "type":"selection","options":[
     {"value":"out","label":"Out","i18n_key":"library_loan.state.out"}]}]}}

Le serveur ne renvoie pas seulement des données : il renvoie le type de chaque colonne, son libellé, sa clé de traduction, sa cible de relation et ses options. L’administration n’a besoin de connaître aucun nom de champ à l’avance.

C’est pour cette raison qu’un module apparaît sans toucher au frontend, et c’est aussi pour cette raison qu’un module ne peut pas imposer sa propre mise en page : il décrit, le moteur rend.

Et ensuite

Le rendre visible. Parce qu’à ce stade, votre module a quatorze écrans que personne ne trouvera.
